原型結構工程顧問有限公司新竹圖書館競圖

建築類型 / 公共工程
項目狀態 / 競圖提案
構造系統 / 鋼構
基地位置 / 新竹



  •

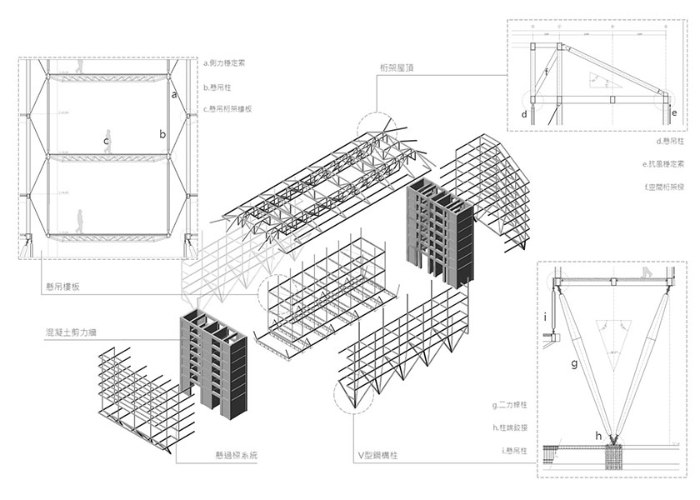

    結構系統設計採用了大跨距的鋼構屋頂空間桁架，吊掛懸浮樓板，製造出錯層空間的趣味性。

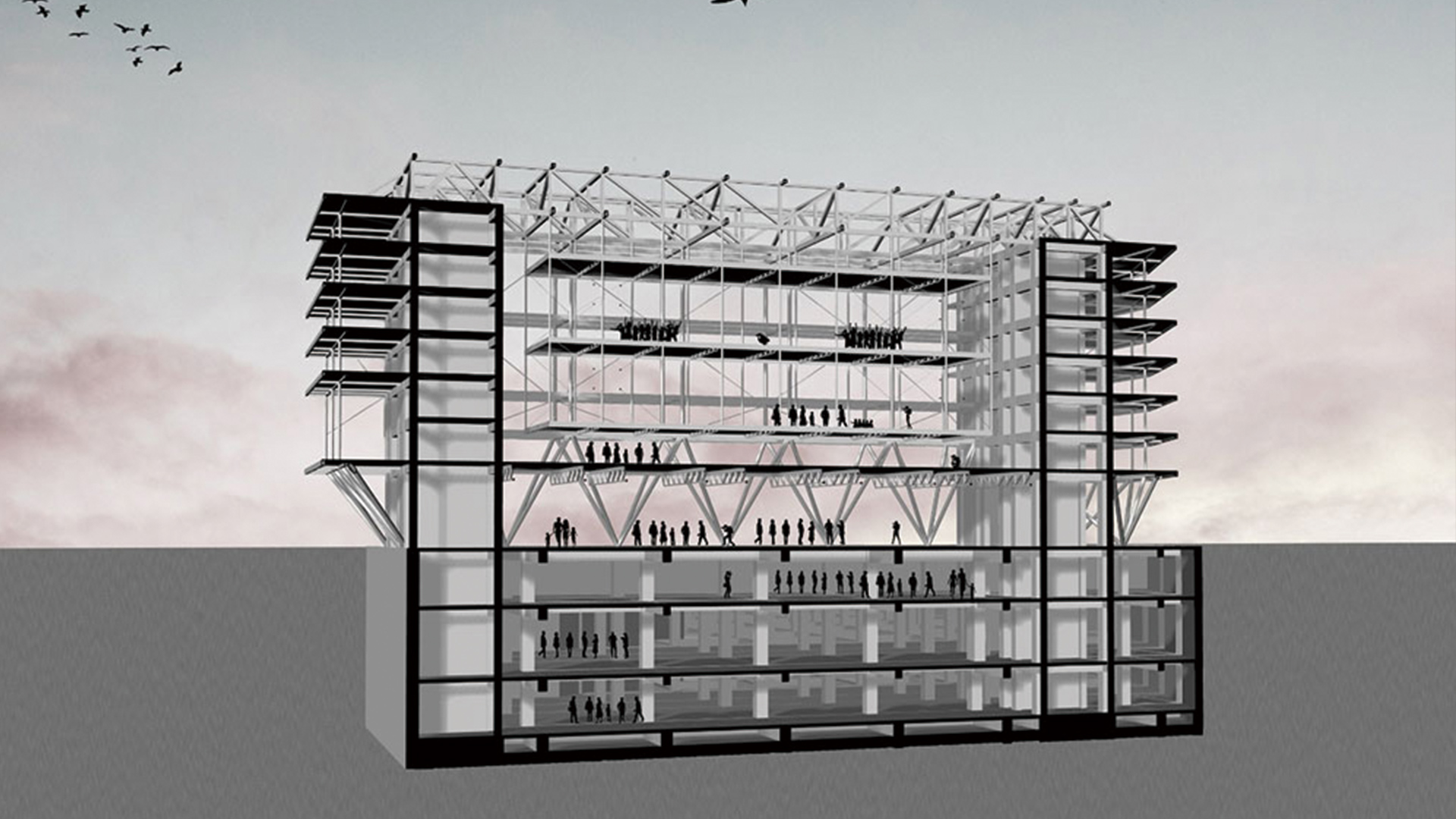

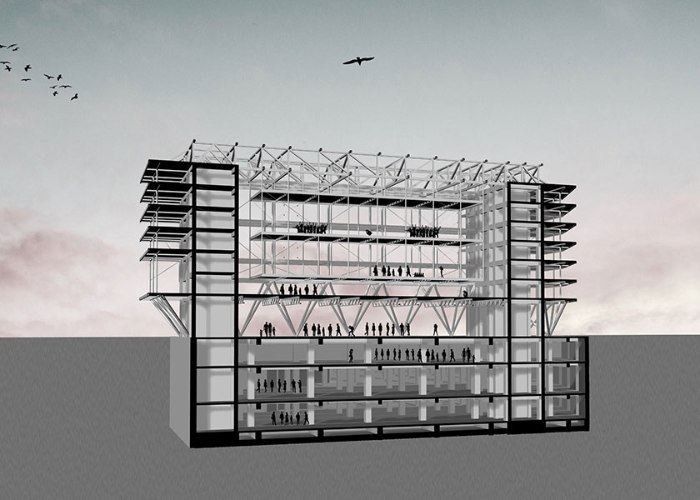

    屋頂空間桁架主要由兩側的混凝土核心筒所撐起，長向跨距達42m，中央逐層吊下懸浮樓板，並在底層創造出短向單跨的通透空間。混凝土核心筒外側的懸過樑系統，配置了密集書庫的機能，其載重可以協助減輕中央大垮度所引起的過大彎矩。






    設計規劃構想-懸吊樓板的部分，其柱子為只有拉壓力的二力桿柱，配合穩定樓板的張索系統，在室內達到輕巧通透又具戲劇張力的空間效果。樓板的側力抵抗，主要都由張索系統來提供，錯層的配置方式使其在面對任何方向的側力，都可以有效提供束制。樓版本身則為多跨桁架樑所組成。
