原型結構工程顧問有限公司德光教會

建築類型 / 宗教
項目狀態 / 施工中
構造系統 / 木構
基地位置 / 台南
合作團隊 / 立聯合建築師事務所

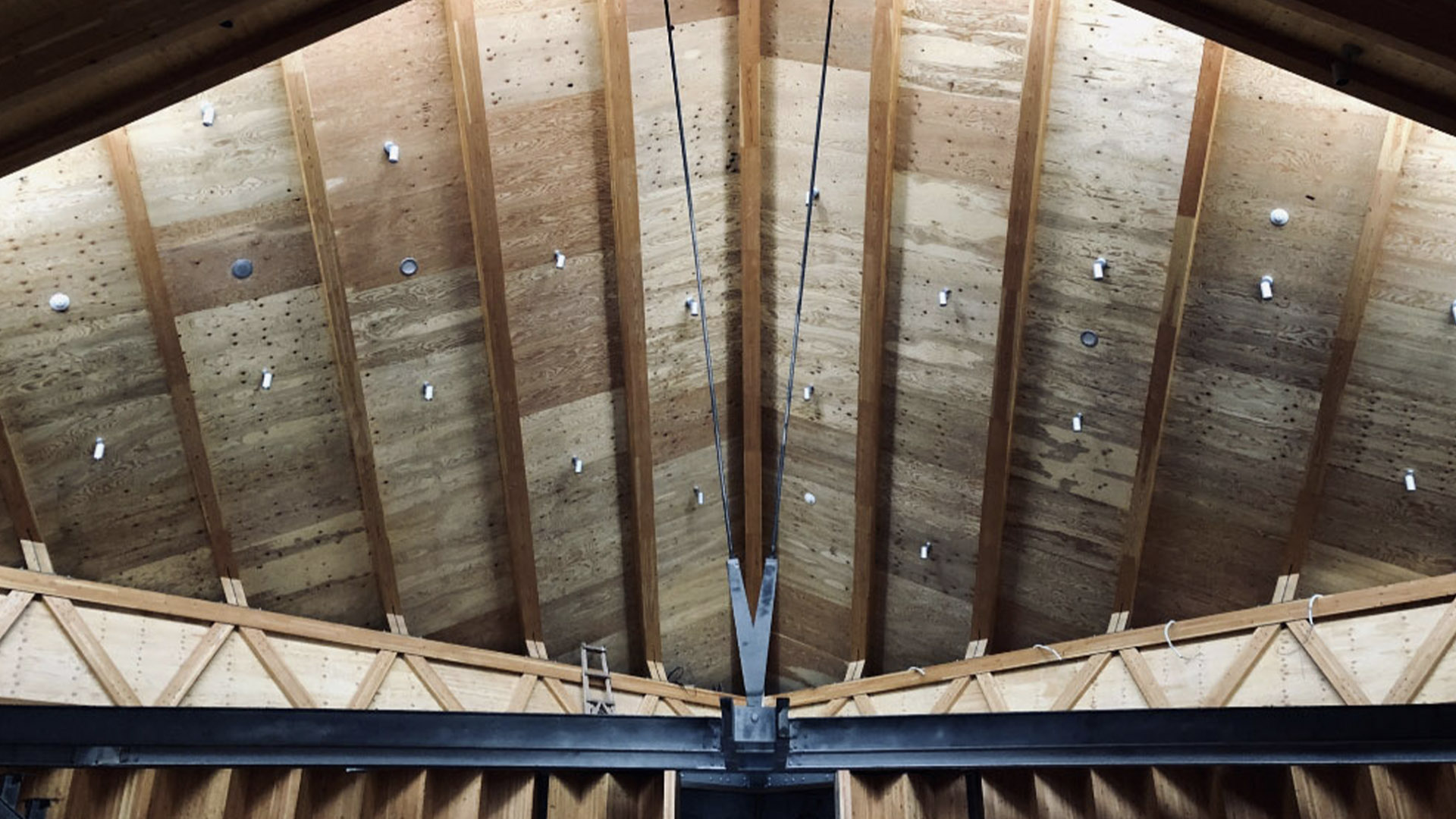

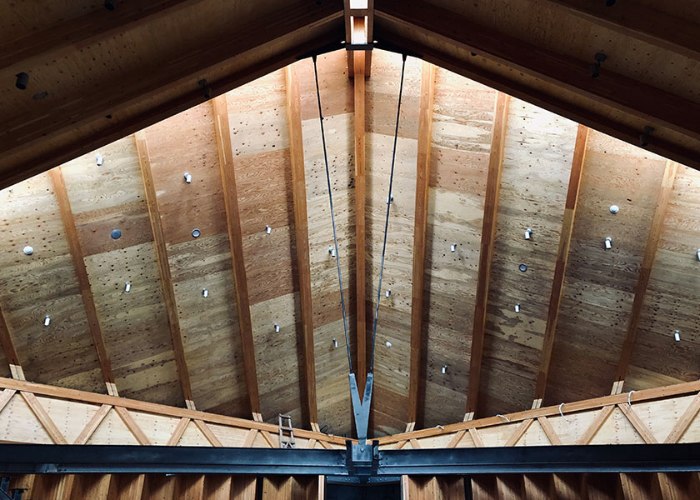

  • 設計規劃構想-本建築結構系統為地上四層與地下兩層的鋼筋混凝土造，頂樓與夾層為木鋼混構，本案計算範圍為屋頂及夾層部份，頂樓以木結構框架結構系統為主，考量耐火時效，部分V形柱調整為鋼構，外包木構部分則作為防火層使用。夾層考量其階梯狀造型及夾層與拉桿的接合性，亦調整成以鋼構件為主之設計。 透過中央拉桿懸吊夾層樓板之虞，亦利用拉桿對屋頂層之下拉力使山形屋頂有更佳的穩定性，以利面對側風及風掀力等側向載重。

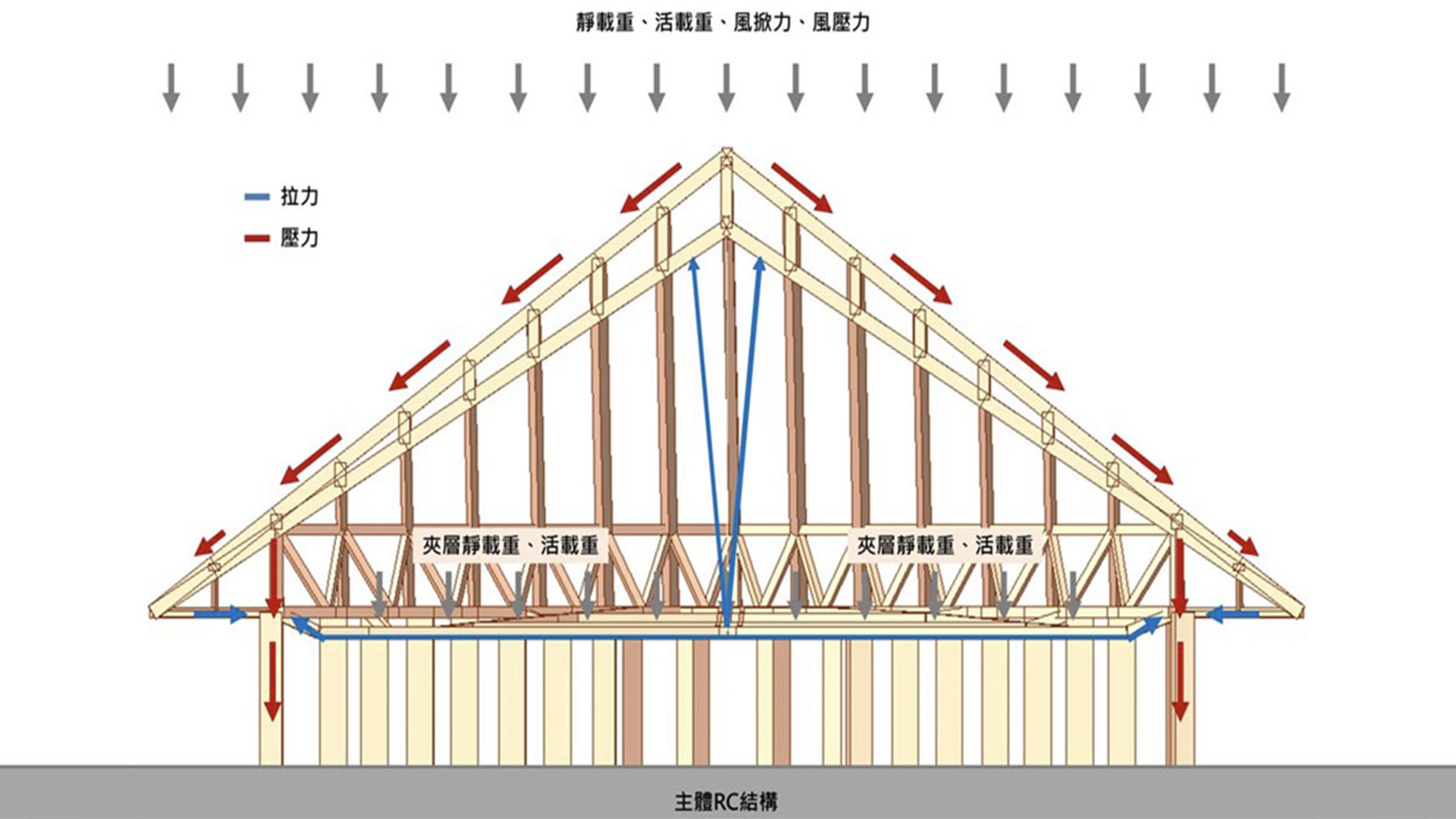

    結構系統-本建築結構系統為地上四層與地下兩層的鋼筋混凝土造，頂樓與夾層為木構，本案計算範圍僅為頂層木構與夾層鋼構的部份。本案以木結構框架系統為其主軸，由於屋頂對角線跨度達19m，在設計上採用金字塔型，藉由型抗將外加荷重(活載重、風載重及地震載重等) 傳遞至環梁，再藉由V型木柱及鋼柱傳遞至四層RC結構上。

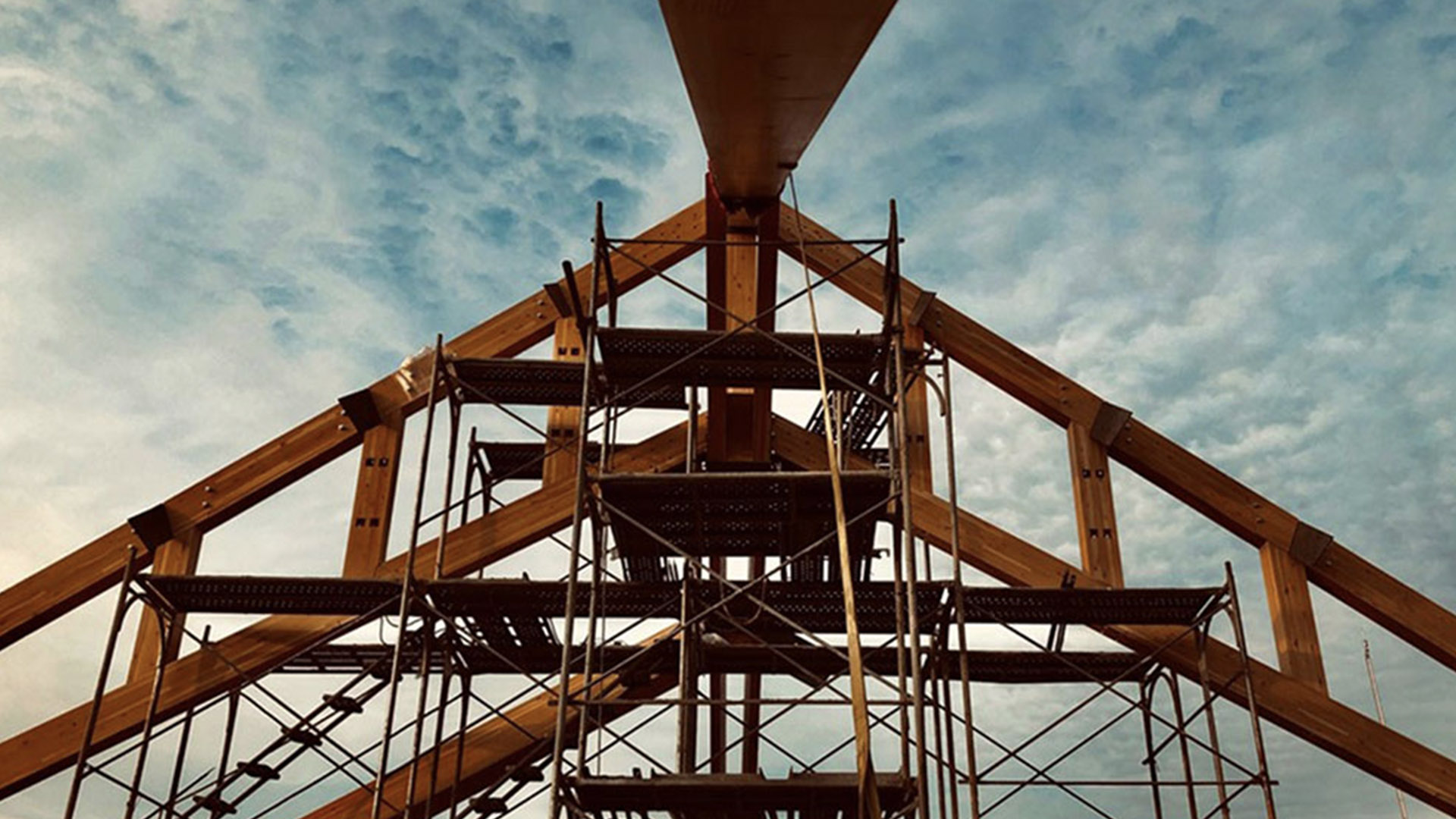

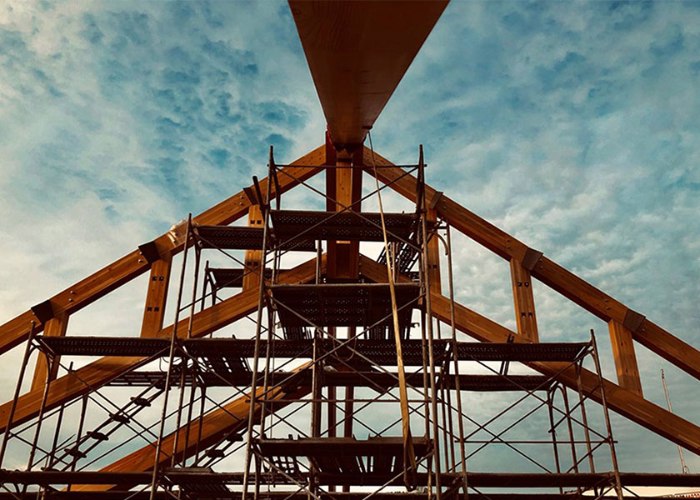

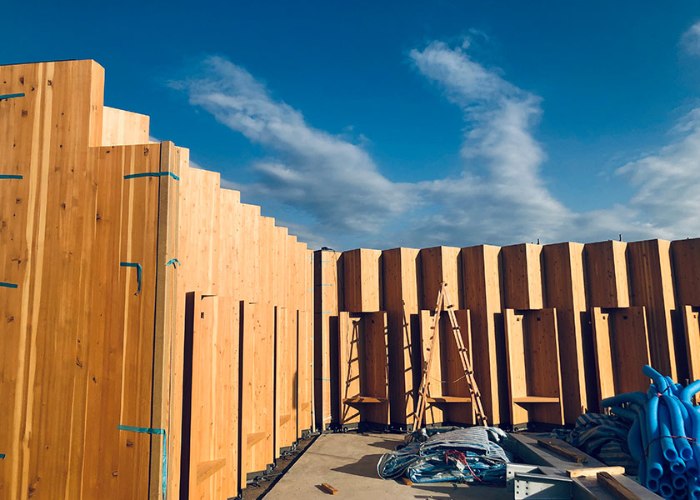

    施工過程-本案木構接合處均非正交直角，因此在施工處理上稍加複雜，仰賴事前精細的3D建模檢討與現場專業施工，得以完成此案。

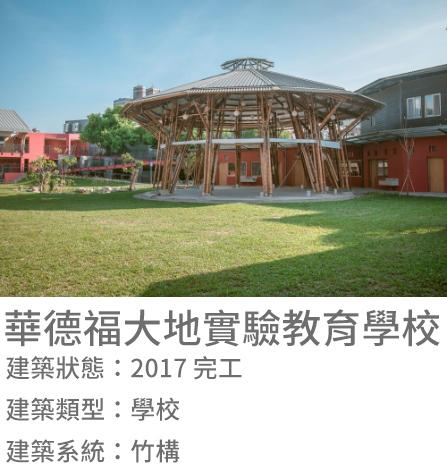

    相關作品
